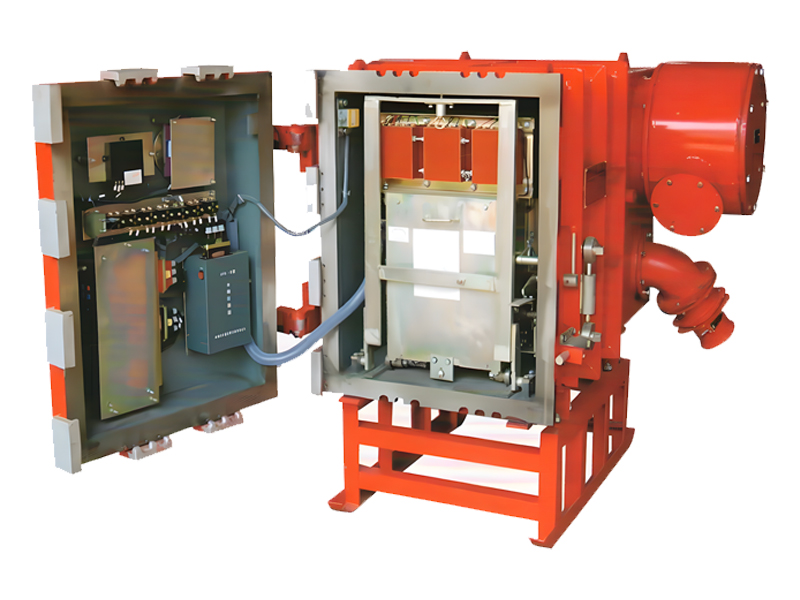

【用途】Use

    本配電裝置主要用于具有爆炸性氣體(甲烷混合物)和煤塵爆炸危險的煤礦井下，在額定電壓10(6)kV，額定頻率

    50Hz，額定電流50至630A的三相交流中性點不直接接地的供電系統進行控制、保護和測量、并可作為直接起動高壓電動

    機之用。可代替QJGZ-10高壓電磁起動器、直接起動高壓電抗器或高壓電動機，具有電動、手動合分閘功能，且開斷電

    流12.5kA。

【特點】Characteristic

    本機構采用國際的技術研制生產，結構簡單，控制器采用全電子化控制單元、邏輯合理、性能穩定，具有如下特點：

    1、雙穩態-體化設計，單軸直動，操作方便

    2、無傳統的連桿、凸輪等部件，操作十分直接。故較彈簧機構故障率大大降低，機械壽命大大延長，在整個使用期內基本達到免維護。

    3、創新的磁路設計，增強了合閘保持力，減少驅動電流，節能效果顯著。

    4、由于單軸直接驅動，具有良好的三相同期性。

    5、可頻繁操作開斷額定電流。可開斷額定短路電流30次。

    6、首開相燃弧時間短路，首開相燃弧時間只要1ms，較傳統機構一倍以上。解決了分合閘彈跳問題，使彈跳時間小于2毫秒。

    7、智能化保護器與之配合使用，具有短路、過載、絕緣監視、漏電、失欠壓、過電壓等保護功能。同時具有通訊功能，通過接口組網后，可實現遙控、遙調、遙測，實現顯示電網參數等功能，不用打開開關門蓋，通過門蓋上的按鈕可調整保護器的整定參數，極大地保證整體供電的可靠性。

    8、快開門，手車式結構，便于維護使用，省時省力。具有電動、手動合分閘功能。產品執行GB3836-2010國家標準。

【技術參數】Technical parameter
